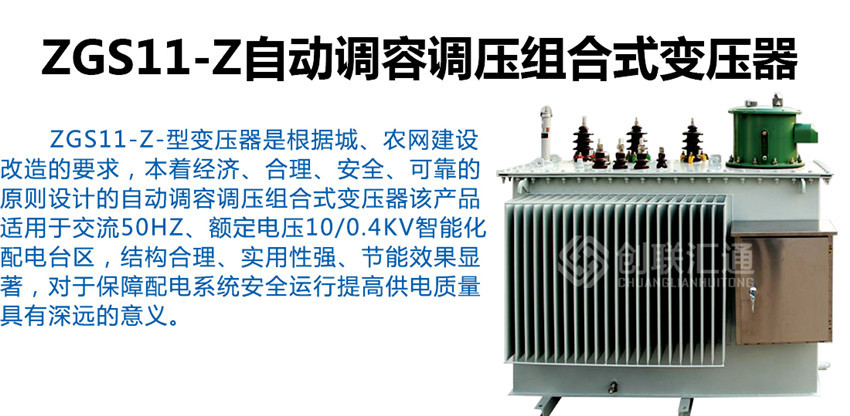

ZGS11-Z-型變壓器是根據城、農網建設改造的要求，本著經濟、合理、安全、可靠的原則設計的自動調容調壓組合式變壓器。該產品適用于交流50Hz、額定電壓10/0.4kV智能化配電臺區，結構合理、實用性強、節能效果顯著，對于保障配電系統安全運行，提高供電質量具有深遠的意義。

主要特點

1.自動調壓功能

變壓器本體油箱內配置調壓開關，在電壓波動時自動調節電壓高低，使變壓器低壓側電壓輸出穩定在合格范圍內，提升供電質量。調壓分接范圍為額定電壓的±5%。

2.自動調容功能

變壓器本體油箱內配置調容開關，在用電負荷時段性高峰時自動將變壓器調整到大容量檔運行，在用電負荷時段性低谷時自動將變壓器調整到小容量檔運行，有效降低變壓器損耗。

3.微機保護方式的過流及短路保護功能

線路或負荷出現過流、短路故障，變壓器內負控開關自動跳閘并遠程上傳報警信息，過流和速斷保護應采用微機保護方式，保護定值連續可調，便于配合各級保護設備進行定值的精確整定，保證故障線路停電不波及上級開關跳閘。

4.雙級漏電保護功能

低壓配電管理終端具有漏電保護功能，與變壓器本體內永磁機構真空開關和配電出線斷路器配合，具備進線和出線雙級漏電保護功能。

5.就地及遠程電動停送電功能

變壓器本體油箱內配置永磁機構真空開關，可實現就地電動停送電、遠程無線遙控停送電功能。

6.無功補償功能要求

變壓器智能監控單元內配置低壓無功精細補償隔室，實現級差不大于1kvar的分相分級精細無功自動補償，采用共分結合優化補償方式,投切開關采用同步編碼開關組，具有投入無涌流，切除無弧光，投切無諧波污染的特點。

7.電能計量功能

設置獨立密封的計量隔室，密封的主進線直接進入計量隔室，通過母排進入其它隔室，配置一塊三相計量接線盒，預留兩塊三相電子式電表安裝位置。電表和計量電流互感器由用方自備。

8.GPRS無線“四遙”與配電監測

變壓器智能監控單元包含支持GPRS無線通訊和配電監測功能的低壓配電管理終端，可將監測數據和運行狀態實時遠傳給后臺管理系統，支持GPRS方式遙控、遙信、遙調和調測“四遙”功能。
